2023年8月5日土曜日
7MHzダイレクトコンバージョン受信機キットの頒布
7MHzダイレクトコンバージョン受信機キットの質問は直接JO1ACW小林へメールにてご連絡ください。
ヨコハマ7388@gmail.com
※ヨコハマ→yokohamaにして送信下さい
折り返しメールにてご連絡差し上げます。
たま〜にメルカリへ出品することがあります。
※スピーカー内蔵タイプはスピーカーが付いただけで製作方法は旧タイプ（グリーンレジスト）と同じです。下記説明を参照ください。
※キットは部品表・回路図入り
※組立説明は当ブログ記事を参照下さい
キット頒布価格3,480円（送料込み）
※クリックポストにてお送りします。
キット部品表と回路図（クリックで拡大）
*頒布時期により多少異なりますのでキット同梱の部品表と回路図を参照ください。
※配線材は含まれておりませんのでご用意下さい。
↓回路図（クリックで拡大）
★基板だけの頒布も可。（普通郵便）
基板１種（部品用のみ）：300円（送料含む）
～ 特 徴 ～
・周波数可変範囲約150KHz〜180KHz
例：7.000MHz～7.150MHz（7.180MHz）
・回路構成
- 電源部 7805(三端子）
- VFO部2SK241 + コイル + ポリバリコン
- AFアンプ 2SC1815 + LM386
- 高周波増幅部 2SK241
- ミキサー部(RF→AF変換）2SK241
※2SK241は2SK544の場合あり。
受信の様子↓
★コメットHR-7モービルホイップ2.2m
その１→Youtube動画
その２→JO1ACWのツイッターより
★近所の公園、ダイポールで受信
～製作編～
各ステップごと製作、動作確認。
ステップ１ 基板バリ取り
ステップ２ 電源部(５ボルト出力)製作
ステップ３ VFO発振部製作
ステップ４ AFアンプ製作
ステップ５ 高周波増幅、ミキサー製作
ステップ６ 感度調整
*部品はスルーホール奥まで挿入して取り付けて下さい。
*特にポリバリコン取付部分の範囲
(日本製AM/FM用ポリバリコン取り付けの時に当たる為）
ステップ1
基板のバリをヤスリで落とします。
ステップ２. 電源部(5V)の製作
下記部品を基板へ半田付けします。
・DCジャック(J4) DC8V～12V用
・U2→3端子レギュレータL7805(5V出力)
・C20、C27(全て104)
・C19(100uF)
・R15(1KΩ)
・D1→LED(赤色発光ダイオード)用の２ピンヘッダー
LEDは足の短い方がGNDになります。
・U2(L7805)の半田付けはピッチが狭いのでとなりのパッドとブリッジしないように注意してください(1st バージョン基板)
電源部の半田付けを終えたところ。
(クリックで拡大）
DCジャックに電源8V～12Vをつなげます。LEDを仮付けしておくと点灯します。
3端子レギュレータ7805の出力側にテスターをつなげて+５ボルトが出力されていることを確認してください。
ステップ ３. VFO発振部(LC発振)の製作
下記部品を基板へ半田付けします。
・C1ポリバリコン用の２ピンヘッダー
・C2(47PF)
・C3(33PF)
・C5(102)
・C7、C8、C9(全て100PF)
・C10(103)
・C13(3PF)→感度不足の場合は8PF(並列に5PFを基板ウラに半田付け)。音量を上げると自己発振する場合は容量を小さくしてみて下さい。※2023.9.28追記
2SK544Dの場合はC13を13PF（3PF+10PF）にして下さい。10PFが手元にない場合はご連絡下さい、無料でお送りします。
※2024.6.28追記
・C28(15PF+5PF)
*1stバージョン基板：スルーホール無しのため基板の裏へ半田付けします。ポリバリコン用ピンヘッダーの半田付け側（裏側）に半田付けしてください。
*2ndバージョン基板：C28スルーホールに15PFを半田付けして裏側へ5PFを半田付けしてください。
・R2(100KΩ)
・R5(100Ω)
・R6(680Ω)
・Q2(2SK241)→2SK544の場合あり
2SK241のピンアサインと2SK544は同じ
FET 2SK241(Q2) の挿入取り付け向き
・T1コイル(7㎜角コイル)
*センタータップ無しコイル
1-3ピンは導通あり、2ピン（センターピン）は導通無し。
・J5テストピン(TP)
ここに周波数カウンターを接続して可変範囲を確認、調整します。
周波数カウンターが無い場合、J5ピンにビニール線10cm程度を半田付けしてトランシーバー(ラジオ)で受信して可変範囲を確認します。
VFO発振部の部品半田付けを終えた状態（部品取り付けの位置参考）
（クリックで拡大）
・ポリバリコンの端子加工と配線
日本製バリコンの説明ＡM/ＦM用のバリコンです。(ACE ELEC CO. LTD日本製）端子が多数あります。ポリバリコンはFM側を使用します。(可変範囲20PF Max.の端子)
20PF端子(2つの内、1つ)とCOM 端子を使います。ケーブルを半田付けする前に端子を短くカットします。
使用しない他の端子は根元でカットします。(ショート防止)
トリマーは最大位置にしておきます。
・このポリバリコンは厚みがありますので他の端子にバリコンの端子が接触しないように注意します。
↓赤枠内の部品はできるだけ背を低く取り付けます。基板から８㎜以下、抵抗は根元まで挿入してから半田付けしてください。(モヤシ配線＝背が高いとバリコンに接触します。)
※写真は1号機（プロトタイプ）で配線用白コネクターを使用していますがキットはピンヘッダーになります。
使用しない他の端子は根元でカットします。(ショート防止)
トリマーは最大位置にしておきます。
※写真は1号機（プロトタイプ）で配線用白コネクターを使用していますがキットはピンヘッダーになります。
中国製バリコンＦM専用のバリコンです。(中国製）端子が4本あります。（COM＝GND用端子２本、20PF端子２本）
※2024.7.6追記
同調しづらい場合、トリマー最大値にすると可変範囲が狭くなり同調しやすくなるのでためしてみてください。
下限周波数、上限周波数はT1コイルのコアを回して調整ください。
※バリコン用のツマミが入りにくい場合、バリが出ていることがあります。
その時にネジ溝も削らないように注意して下さい。手袋をして怪我しないように作業します。
・VFO発振周波数の範囲を調整
J5(TP)へ周波数カウンター、又はビニール線数十センチを付けてトランシーバー(又はBCLラジオ)でVFOのキャリアを受信します。TinySA + ロッドANTでも受信可能です。
T1コイルのコア調整はセラミックドライバーで回します。金属製のマイナスドライバーではコアが割れます。
↓私はIC-705のバンドスコープ機能を利用して調整
※可変範囲の下限がCWバンドをカバーできない場合はC28の容量を合計20PF→25PFに増やしてみてください。（2024.6.24追記）
ステップ４. AFアンプ部の製作
下記部品を基板へ半田付けします。
・J3イヤホンジャック
基板スルーホールへ入れにくいのですがゆっくりと挿入します。
こつはピンの先端だけを全ピンいれてから、ゆっくりと均一に押込みます。
・J2スピーカー端子(２ピンヘッダー)
内蔵スピーカーなどを付けたい場合に利用
→2024.7.6追記
マイクロスピーカーを内蔵することにしたので基板裏から配線します。ピンヘッダーは廃止。
・RV2(10KΩボリューム用のピンヘッダー3ピン）
・R10(6.8KΩ)
・R11(1MΩ）
・R12(5.1KΩ又は5.6KΩ）
・R13(22Ω）
・R14(10Ω）
・C15, C23(4.7uF)
・C16, C26(100uF)
・C22, C24(220uF)
セラミックコンデンサ
・C17(0.047uF, 473)
・C18, C21, C25(0.1uF, 104)
・Q4 (2SC1815)
・U1 (LM386)
LM386は基板のシルク印刷と同じ向き(ポッチ→凹みマーク)を合わせます。
10KΩボリュームに色の異なる３色ケーブルを半田付けします。なるべく短めに。
(折らないように注意しながらゆっくり曲げます)
端子の配列とピンヘッダーの配列は合わせるようにケーブルを半田付けします。
逆に付けるとボリュームを回した時に音が小さくなったり、回転方向と音量の大小が逆になります。
高周波増幅部(次のステップで製作)が無いのでスピーカーだと音が小さく分かりずらいかもしれません。イヤホンで確かめる時は耳を痛め無いように注意しながら確認してください。
一旦フロントパネル基板を取り付けてケーブルの配線長さが届くか確認しておきます。
ステップ５. 高周波増幅部及びミキサー部の製作
下記部品を基板へ半田付けします。
・RV1(10KΩアッテネーター用のピンヘッダー３ピン）
・R1、*R4(220Ω)
*Q1(2SK544Dの場合はR4不要）
・R3、R7(10KΩ)
・R8、R9(4.7KΩ)
・C6(150PF)
・C4, *C11, C14(0.01uF, 103)
*Q1(2SK544Dの場合はC11不要）
・C12(100PF)
※T3コイルが手書きでT3と書いてあるものはC12が68PFになります。
※2024.11 月販売品よりT1, T2, T3全て同じコイルに統一、C12は150PF になります。
Q1が2SK544Dの場合はR4(220Ω）, C11(0.01uF)は不要。
Q1，2SK544DのソースをGNDに接地する。
R4又はC11のスルーホールへジャンパー線を半田付けします。
・Q1, Q3 (2SK241又は*2SK544D)
・T2コイル（センタータップ無し品を使用）
・ミキサー部(T3コイル取り付け)
・T3コイル（センタータップ有り品)
FCZ7と記載されているもの
（C12同調コンデンサ100PF）
又は
手書きでT3と書いてあるもの
この手書きタイプはC12同調コンデンサが68PF
※T3コイルは上部コアが大きいタイプ。
※このコイルを使用しないと感度調整ができない。（感度ピークが出ない）
※2024.11 月よりT1,T2, T3は全て同じコイルに統一。全てセンタータップ有り、センターピンは導通有り。

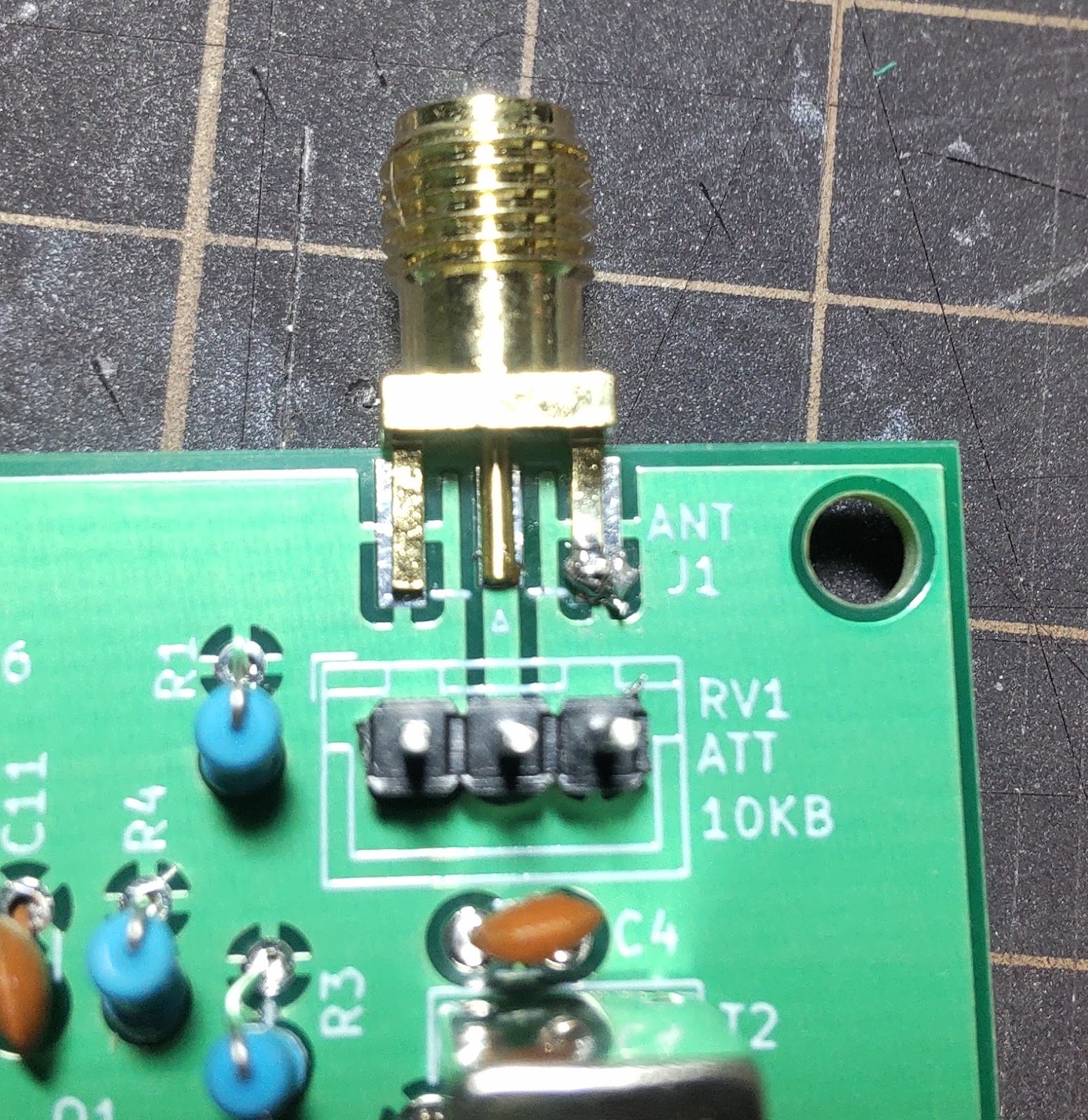

SMA型アンテナコネクター
最初の端子を半田付けする時に位置がセンターになるように調整しながら付けます。
赤色LEDをパネルへ接着剤で付けます。
ATTボリュームと基板側ピンヘッダーへ３色ケーブルを半田付けします。ケーブル長さは約５センチ。
背面パネルを取り付けます。(ネジ4個使用)
※スピーカー内蔵タイプの場合は5mmスペーサー８個を使用、2段重ねてスピーカーの入る高さを確保します。
ミニスピーカーは剥離紙を剥がしてスピーカー穴の中心へ貼り付けます。
ステップ６. 感度調整
・シグナルジェネレーターを使う
・トランシーバーを使う(微弱電波を出す)
・実際にアンテナを接続して受信しながら調整する。
上記３つの内、いづれかの方法で調整してみてください。
７MHzのアンテナがある場合は実際に受信しながら調整するのが良いと思います。
今回、私はコメット製HR-7モービルホイップ(約２m長さ)をベランダから屋根ギリギリの高さに上げたものを使用して調整致しました。
調整箇所はT2コイルとT3コイルだけです。
*24/6/16追記
T2コイルと並列に付いているQダンプ抵抗10KΩ(R3)を外すとピークが出やすくなり、少し感度アップします。T3コイルのＱダンプ抵抗10KΩ(R7)も外すと感度アップ効果あります。
（注：発振しやすくなります）
T3コイルはコアを奥付近まで入れたところにピークがある場合が多いようです。（要調整）
T2コイルはコアが上面にあたりの時と奥に入れた時と個体差があるようです。（要調整）
アンテナは同調の取れたモービルホイップ、フルサイズのダイポールなど感度が高いほど良く聞こえます。
DC受信機の感度はどうやってもシングルスーパー受信機には敵いませんが色々実験をしてきました。
オリジナル回路は「ビギナーのためのトランシーバー製作入門AM, SSB編」を参考にしています。オリジナルのまま製作したとき感度は約-90dBm程度でした（Tiny SAのSG機能でイヤホンで聞いてみて確認）。フルサイズダイポールを使わないと良く聞こえないレベルでした。その代わりDC受信機によく起こる自己発振とは無縁でした。（誰が製作しても自己発振せずに完成できるメリットを優先した回路のようです。）
ミキサーへの注入レベルを少しずつ上げていくと感度がアップします。
自己発振が起きないギリギリのレベルを探ったところC13カップリングを8PFにすると-123dBm(Ultra Tiny SAの最小SG出力）が聞こえました。
このくらいまで感度アップするとモービルホイップでもそこそこ聞こえてくるようになります。
※2SK544Dの場合はC13を13PF（3PF+10PF）にして下さい。（2024.6.28追記）
GAWANT系（モドキ）などの超短縮アンテナでは聞こえる局数が少なくなります。又、GAWANＴ系（エンドフェッド系）はインピーダンスが高いせいかボリュームを上げたり、GAWANＴ側のＴＵＮＥダイヤルを感度ＭＡＸに調整すると発振する場合があります。
Ｑ１高周波増幅部のゲート側とドレイン側に付けてあるＱダンプ用の10KΩの抵抗を外すと感度がアップします。但し自己発振しやすくなります（使用ＡＮＴによる）
ゲート側の10KΩを外すとＴ２コイルのピークが（ブロードですが）より出るようになります。これで感度がアップしたと実感できます。
（ちなみにATTボリュームと並列のR1, 220Ωも外してみるのもやりました。）
ダイレクトコンバージョン受信機は回路が簡単な割にそこそこ聞こえるお手軽受信機として私は好きです。
21MHzや50MHzでも製作したことがありますが受信音がピュアで聞いていて疲れないと感じます。（フィルターを通さないので）
感度測定イメージ（Tiny SA UltraのSG機能で簡易測定）
2024.6.30追記
いろいろ実験をしてたら感度が-123dBmから
-133dBmまで聴こえるように。
2SK544Dのほうが2SK241より発振しにくい？ような感じです。
Qダンプ抵抗2ヶ所、ATT 抵抗などを外してみました。
そのぶんノイジーになり聴きやすさがなくなりました。なので今はオリジナル通りQダンプ抵抗を付けて-110〜120dBmくらいの感度でのんびり聴くのがいいかなと思っています🐱
2024.7.17追記
同調（チューニング）テクニック
この受信機はLCタイプのVFO（FCZコイル）で安定度がいまいち、そして可変範囲が広く、ダイレクトコンバージョン受信機なのでSSBの信号が2つ聞こえます。これらの特徴を把握しながら上手く同調させるテクニックをマスターしてください。
とお願いしたいところですが…可変範囲を狭くしてもうちょっと同調しやすくしたい場合、C28（15PF + 5PF）のところを15PF + 10PFにすると少し可変範囲が狭くなります。但し全体的に周波数が低い方へズレるのでVFOコイルのコアを回して再調整ください。そして高い方の周波数（上限）が低くなります。（CWバンド側になる）
