QRPパワーメーターを作る

★質問はメールにてご連絡ください。

ヨコハマ7388@gmail.com

※ヨコハマ→yokohamaにして送信下さい。

ときどきメルカリにて販売しています。

Newバージョンキット

430MHzまで可能(初代はMax.144MHz)

430MHzはSWR1.5、パターン削ると1.3に改善します。（下記ブログの説明を参照ください。）

ケース、スイッチ付きフルキット

（メルカリ価格2,800円、送料込み）

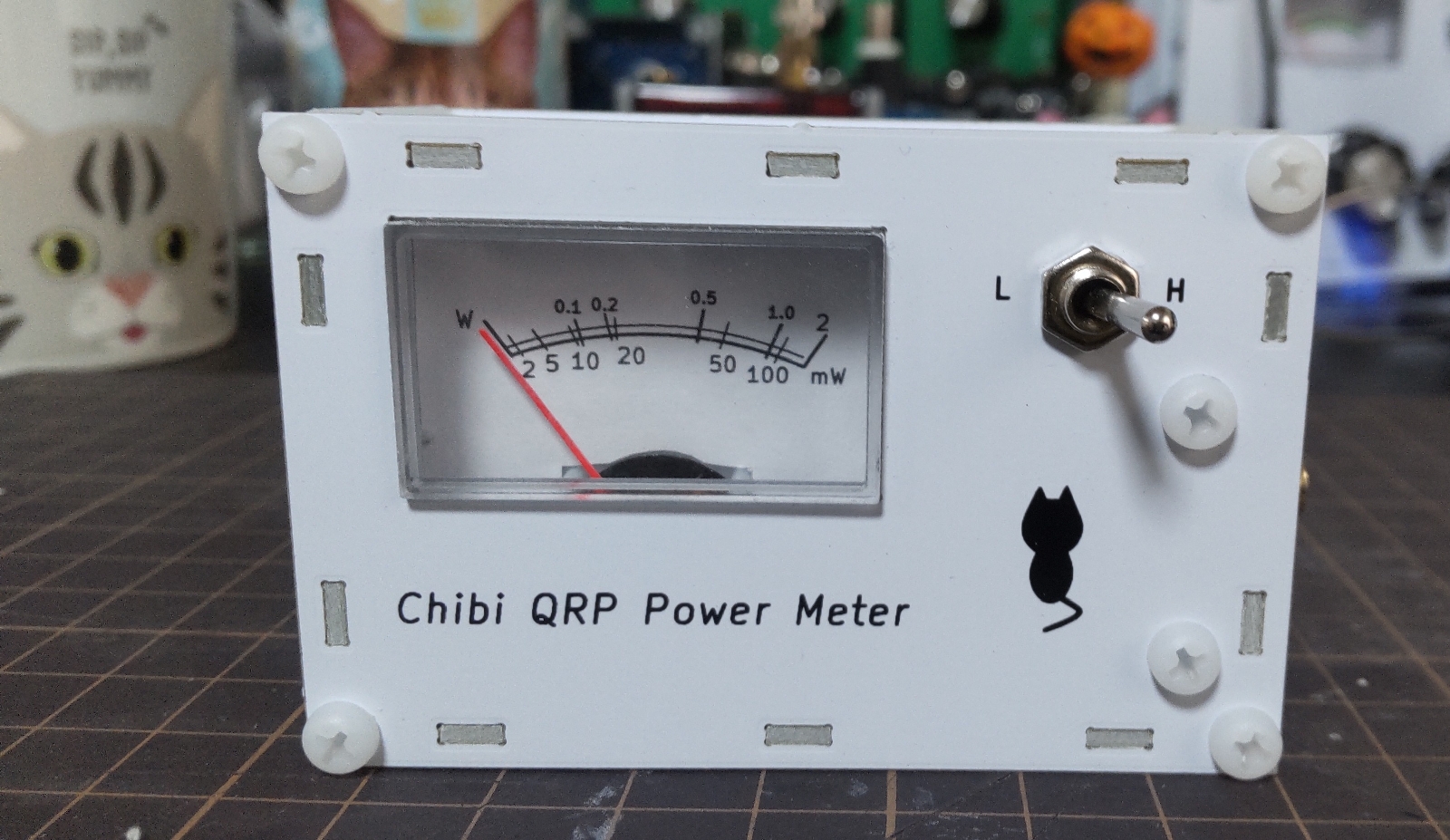

🐾基板で作るケース、H-L切替スイッチ付き

組み立て説明書と必要なパーツ1式が含まれています。※配線材(ビニール線)は含まれていません。

プリントした目盛りが付いています。（HF/50MHz用と144/430MHz用）

※キット組み立て後に出力のわかっているトランシーバー、アッテネーター、測定器等を使用して較正作業が必用です。

※サトー電気購入品の中国製ラジケーターは少し擦りキズが入っている場合があります。中国製廉価品の為ご了承ください 。

 (お店からも同内容を説明されています。)

2024.2.13追記

チビQRPメーター較正でDC電圧でできないかとの問い合わせを頂きました。

HF/50MHz用メーター

→2W≒7.8V、100mW≒1.6V

144/430MHzメーター

→2W≒8.3V、100mW≒2.1V

実測による参考値になります。

測定器、高周波出力による較正ができない時の参考になればと思います。

出力のわかっているトランシーバーや測定器等が利用できるようになったら再確認下さい。

2024.11.15追記

Newカラーバージョン

ブラック好きなOM様のために

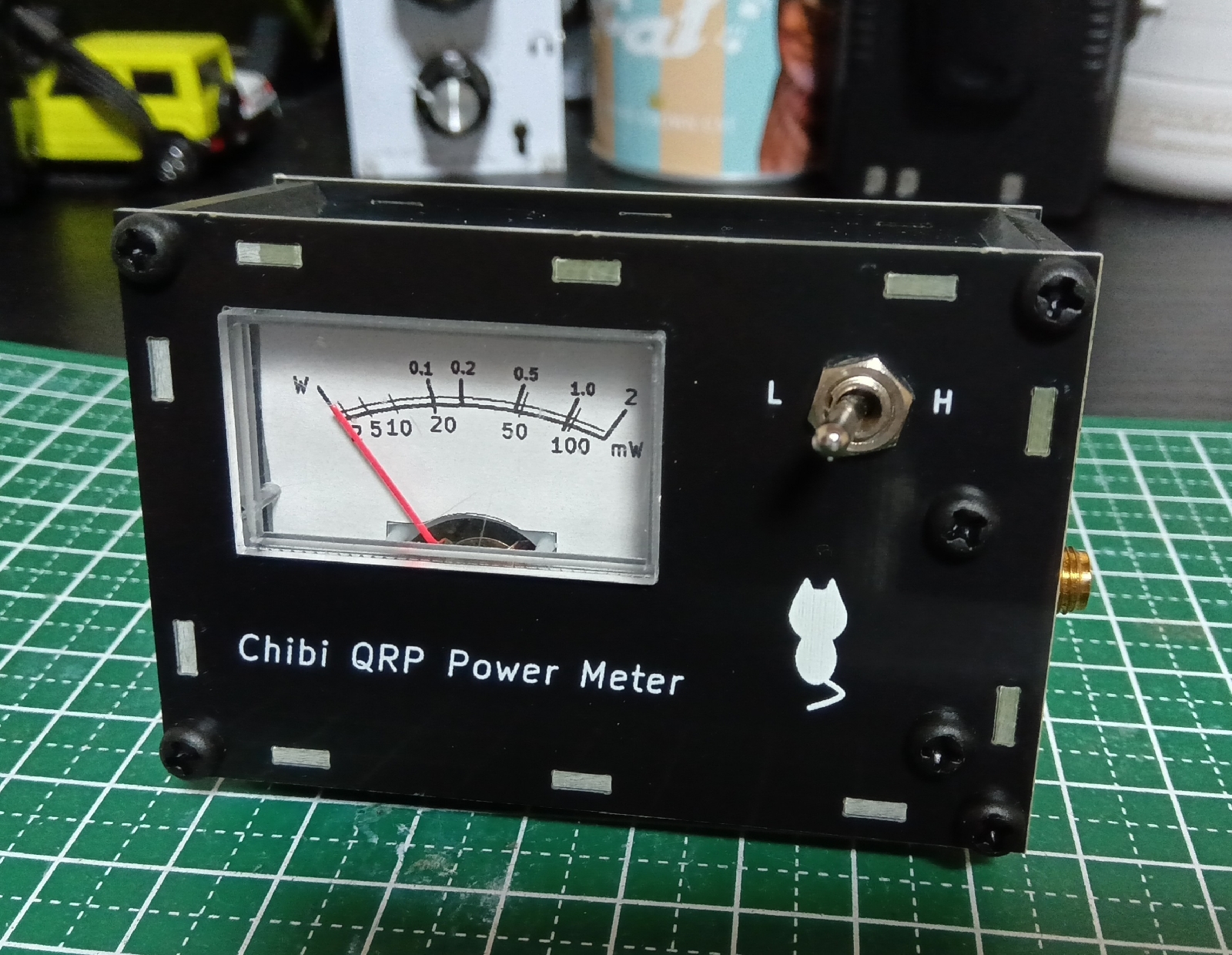

🐈‍⬛ブラックバージョンを用意しました。

※Hi-Low切替スイッチはロットにより1回路、2回路のどちらかになります。（写真は2回路タイプ）

※配線材(ビニール線)は含まれていません。

↓以下New QRPパワーメーターのブログ記事

基板サイズは25㎜ × 25㎜で初代の半分

メーター(300uA)はサトー電気で購入

QRPパワーメーター基板を改良して430MHzまで測定できるようにしました。

基板サイズは初代基板の半分、更に小さくなりました。

使用する部品の定数は同じです。

セラミックコンデンサ５PFをディスクリ（リード脚タイプ）からチップへ変更しました。

↑ 430MHzまで使えるように頑張ってSWR1.5くらい

初代パワーメーターは430MHzではSWR2.6もあったのでかなり改善されました。430MHzではだいたいパワー出てるねくらいまで計れるかと思います(^^)

(SWR1.5だと4%ほど反射波が戻ります。Max 2Wのパワー計なので表示は1.92W、精密測定器ではないから問題無いレベルかなと…)

↓Twitter参照

https://twitter.com/h6iZ1ckTqWKboLA/status/1672249902498471936

2023.8.23追記

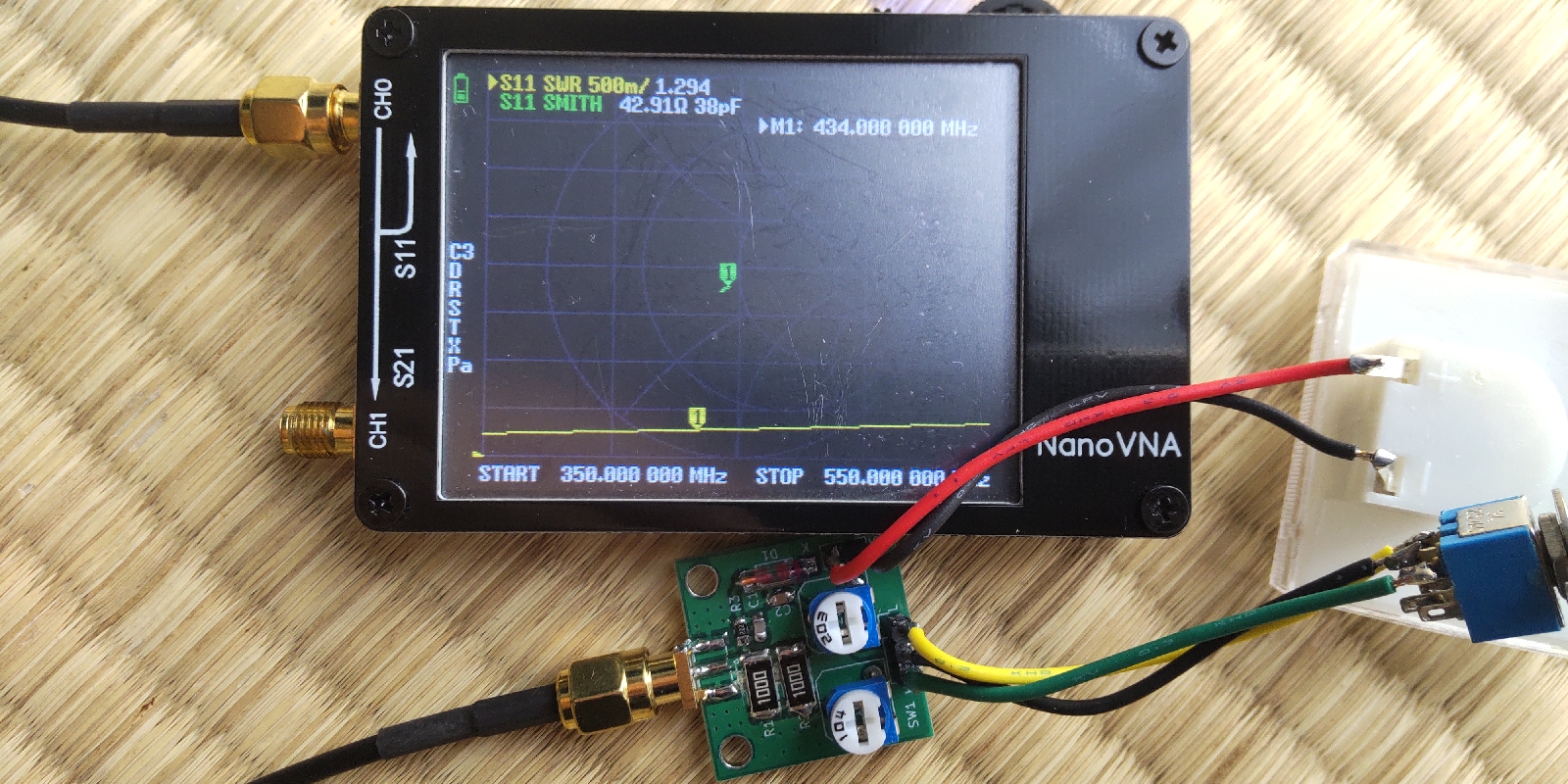

さらにSWR改善に成功しました。ローカルのOM様よりパターンデザインのアドバイスを頂きました。100Ω抵抗下のGND ベタをカッターと半田コテで剥がします。

各自カット＆トライ試してみてください。

基板追加工でSWRが1.5→1.3まで下がりました。

Newバージョン基板はFusion PCBへ発注しました。

10cm x 10cmシートに１６枚面付け

※今後「ちびQRPメーターケース付きキット」を予定しています。

KIBANTと同じようにケース加工不要な基板ケースを製作する予定です。

（つづく）

↓以下は初代QRPパワーメーター記事

--------------------------------------------------------------------------

QCX+、QCX-miniのパワー測定用にQRPパワーメーターを探したのですが、FCZやキャリブレーションが販売していた物は既に入手不可、ヤフオクやメルカリでたまに出品されても5,000円くらいの価格でかなり高価です。

そこで自作することにしました。

FCZ QRPパワーメーター回路を参考に２W,　100mW切り替え式として製作。

KiCADにて回路図、基板パターンを描きました。

PCBサイズは25㎜×50㎜チップ抵抗を使用

１００Ω  １Ｗのチップ抵抗6432(2512)を並列にして50Ω 2W耐圧にしています。

２００Ω 1Wを2段重ねに半田付けして4個取り付けると耐圧は４Ｗまで使えます。

ニャンコのイラスト入り基板

取付穴はM2.5

PCB Fusion発注用は8面付け

FusionPCBの場合V-Cutは追加料金が発生しませんでした。

100㎜×100㎜　10シートで製造費用はUS4.9ドル

但し送料がＤＨＬを使用した為に+US17.8ドル、合計US22.71ドルとなりました。

数年ぶりに基板を作ったのですが、いい感じに仕上がっています。

シルク印刷もしっかりされています。

スルーホールもＯＫ

今回使用するパーツ

ＢＮＣコネクタ

切り替えスイッチ

セラミックコンデンサー５ＰＦ、102(0.001uF)

チップ抵抗2.2ＫΩ、100Ω×２個

半固定抵抗100Ｋ、20Ｋ

シリコンダイオード1SS106

ピンヘッダ

写真には写っていませんが200uAメーター

部品数が少ないので簡単に製作できます。

裏側はチップ抵抗を半田付け

100Ω×2個、2.2KΩ×１個

2.2KΩは1608(1.6㎜×0.8㎜）と小さいので半田付けにコツがいるかも

Aliexpressで購入した200uA電流計を繋いで簡易的にテスト

リグは昨年購入した八重洲FT-1XD

スケールは使い方の慣れてきたKiCadで描きました。

プリンターで印刷してパネルに貼ります。

次にケース入れですが金属ケースにアナログメーターの大きな穴を開けたりするのが大変なので（切り粉が出たり）基板でケースを製作することにしました。

フロントパネル

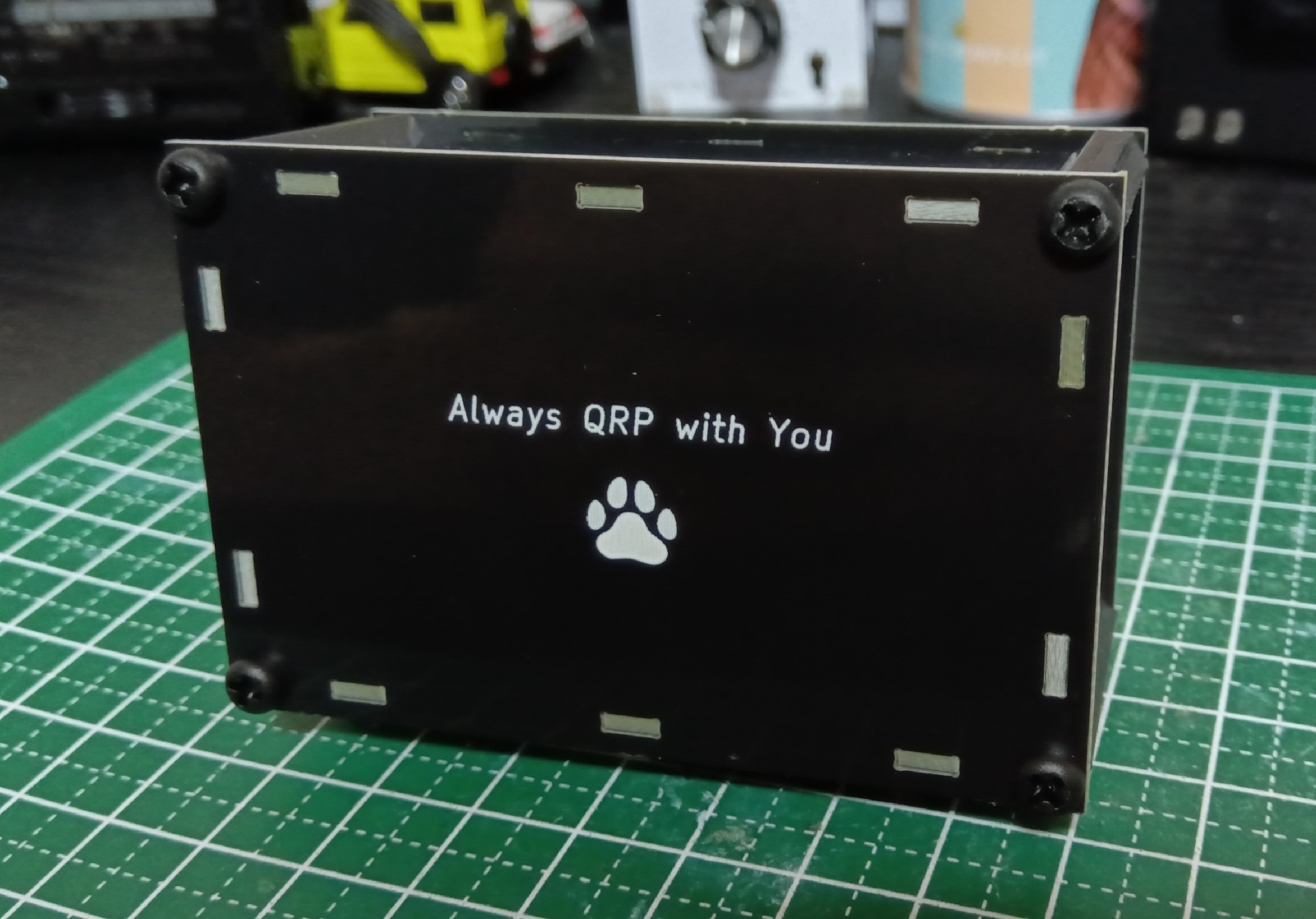

バックパネル

Fusion PCBへ再び発注、今回はブラック（艶有り）にしました。

穴サイズはピッタリ、上手くメーターを取り付けられました。

裏側はＢＮＣコネクタ

他の使用していない穴はＢＮＣを横から出す場合に使用する穴です。

使用しない場合はメクラ穴となっております。

横から見ると中味が丸見えです。

お気に入りのＱＣＸ＋とＱＣＸミニ
