FT-101ZSD修理(その4)

FT-101ZSD修理シリーズ、今回はローバンドのパワーが出ない件を深掘りします。

理由として考えられるポイントは

①各バンド水晶ユニットの出力レベル

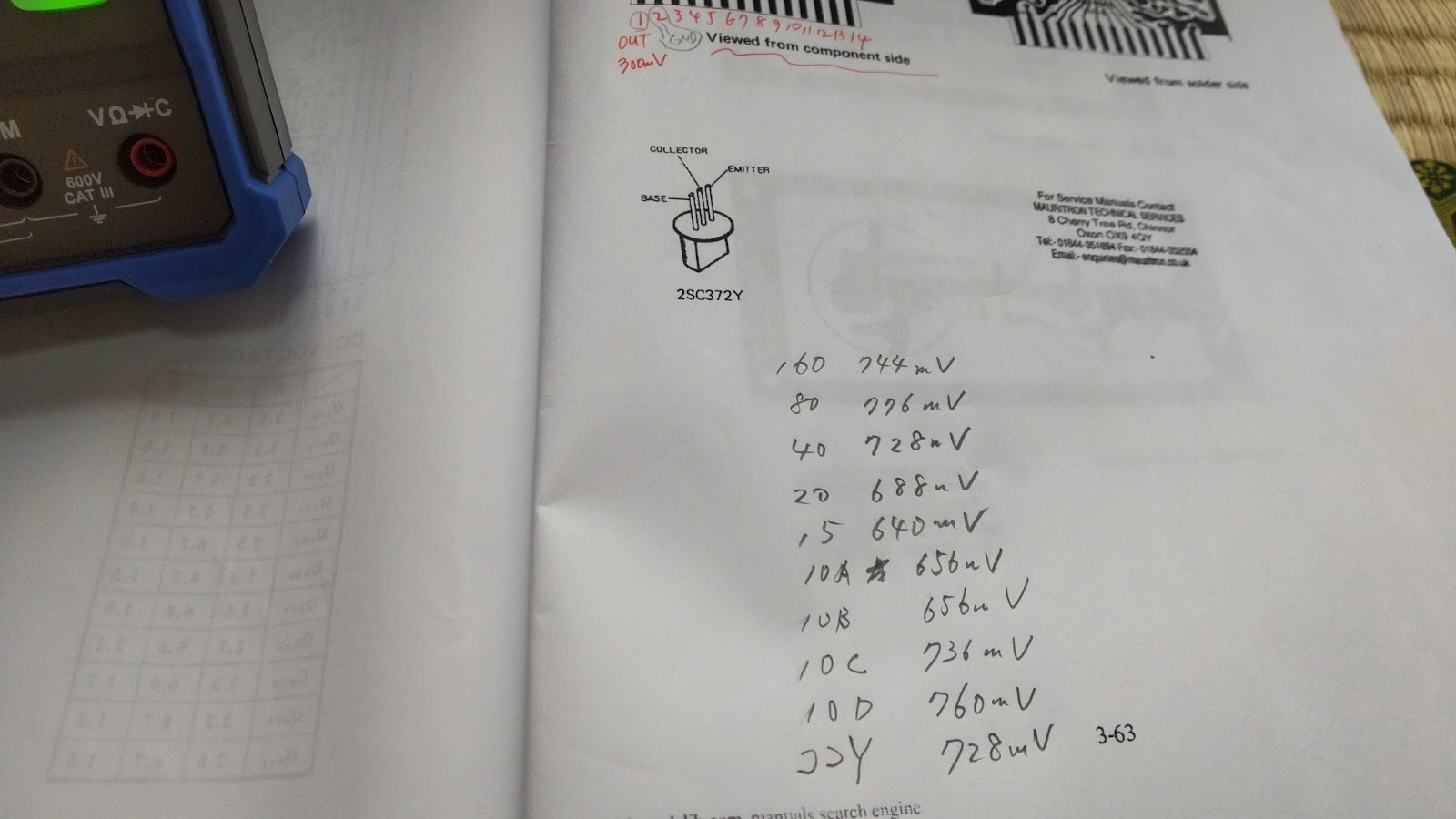

オシロスコープで確認しました。

出力レベルOKでした。

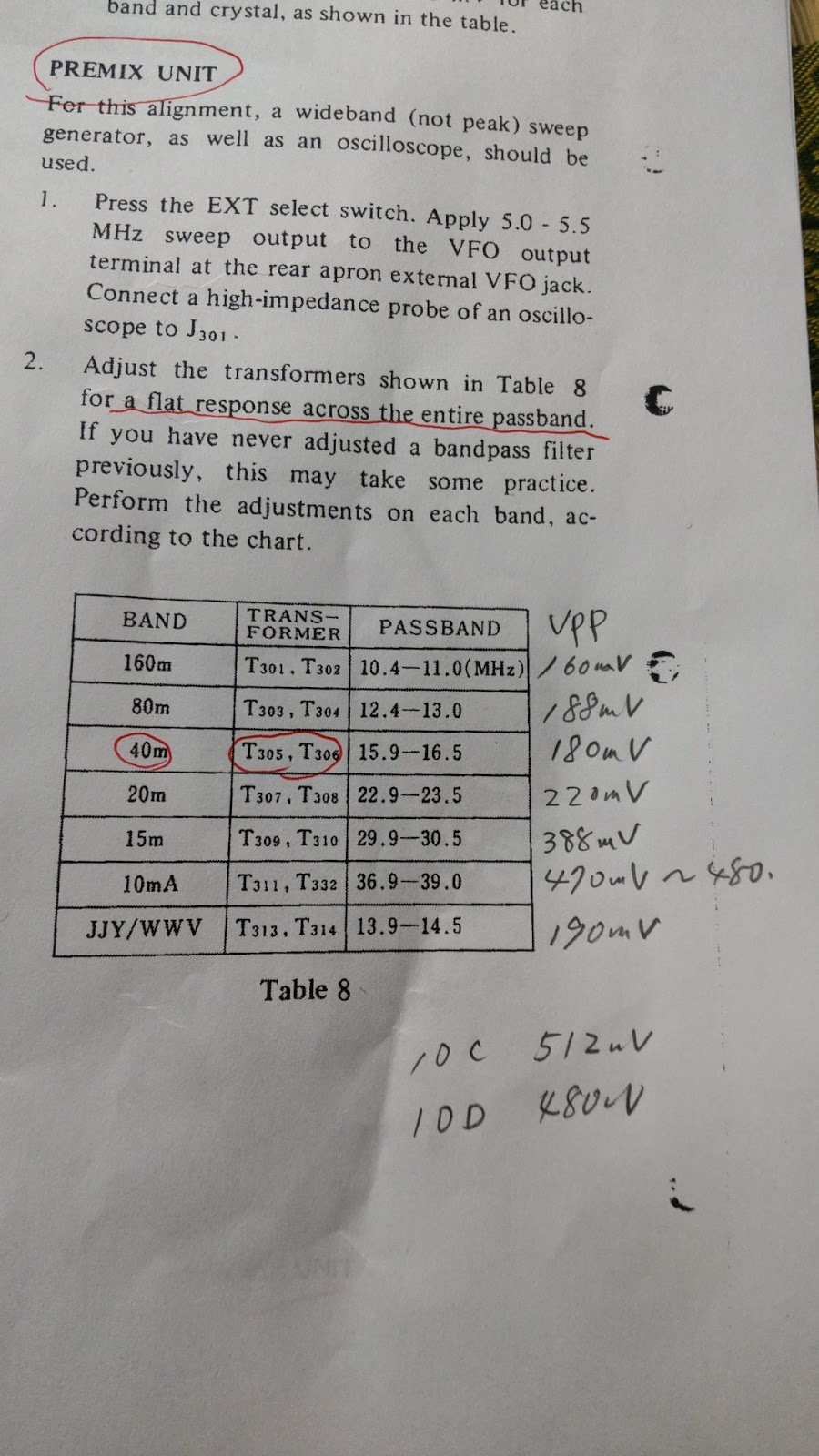

②プリミックス混合ユニットの出力レベル

(VFO + 各バンドLOの混合出力)

出力レベル、ローバンドが少し低いですがローバンドは増幅率が通常ハイバンドよりも高いので問題無しと考えます。

③トリマーボード(12BY7A入力前の同調)用トリマの経年変化では？

最後にトリマーボードのトリマーを調整したところパワーが上がりました。

7MHz 100W

3.5MHz 100W

1.9MHz  50W

※1.9 MHzはオンエアするつもりがないからまあいいかという感じです。

ようやく使えそうなところまで来ました。

あとは28MHzで何故かパワーがふらつく現象だけとなりました。

今までのチェックでトリマーボード裏側に付いているパッティングコンデンサーが怪しそうです。

(つづく)
