21MHzトランシーバー自作

数ヶ月ぶりに更新

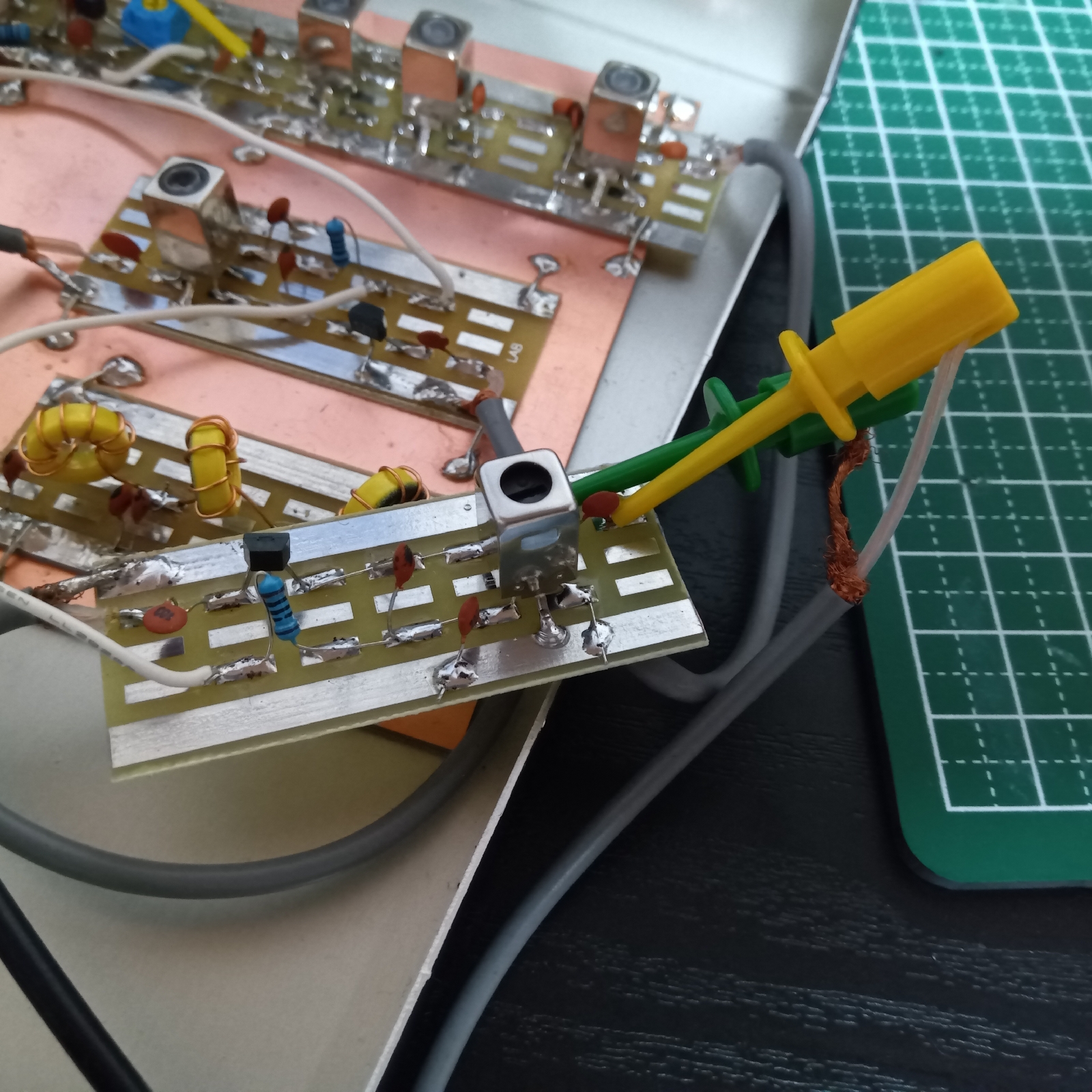

Xtalフィルター後の出力を2SK241アンプで増幅

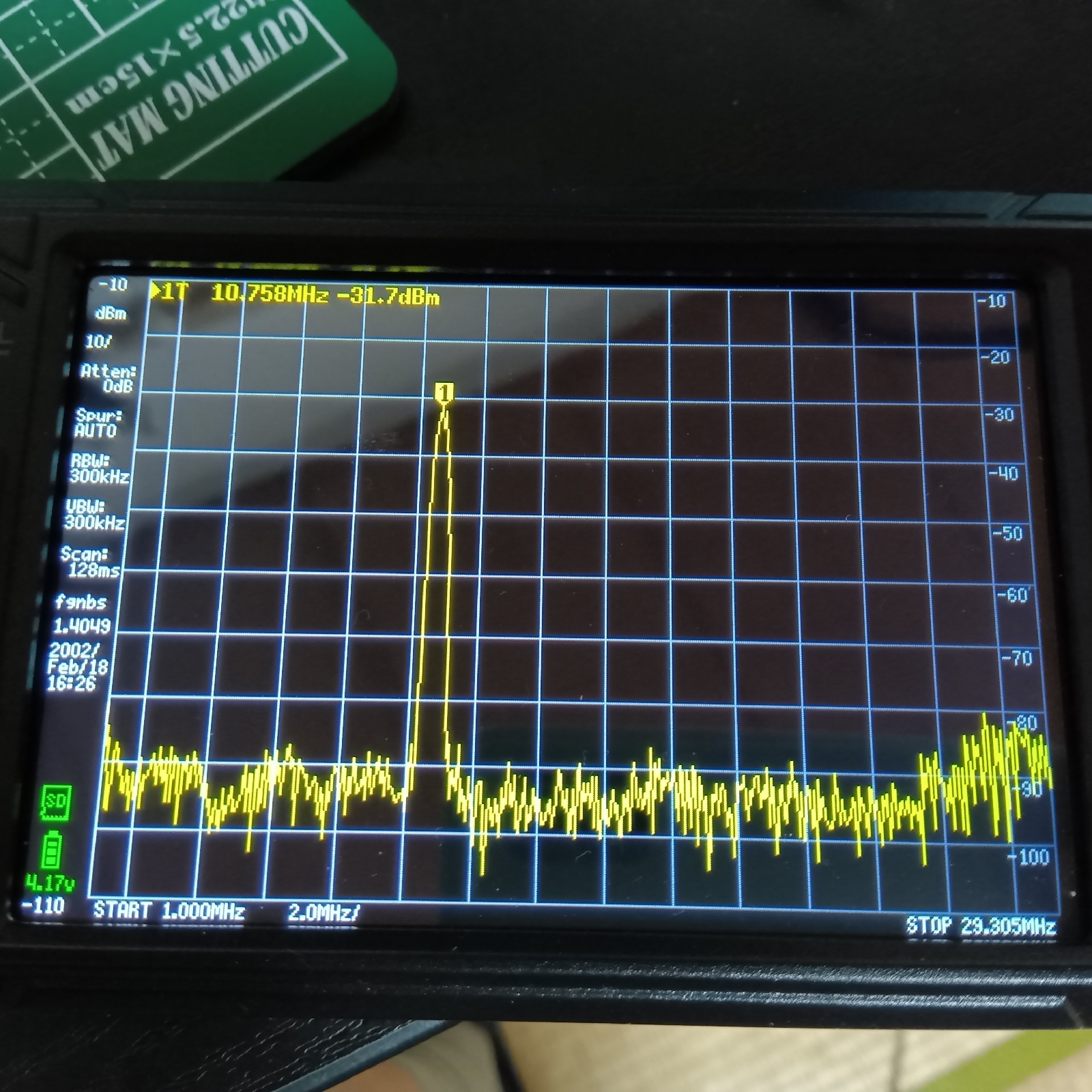

クリスタルフィルター後は−31.7dBm

2SK241アンプ後は−4.8dBmまでアップ

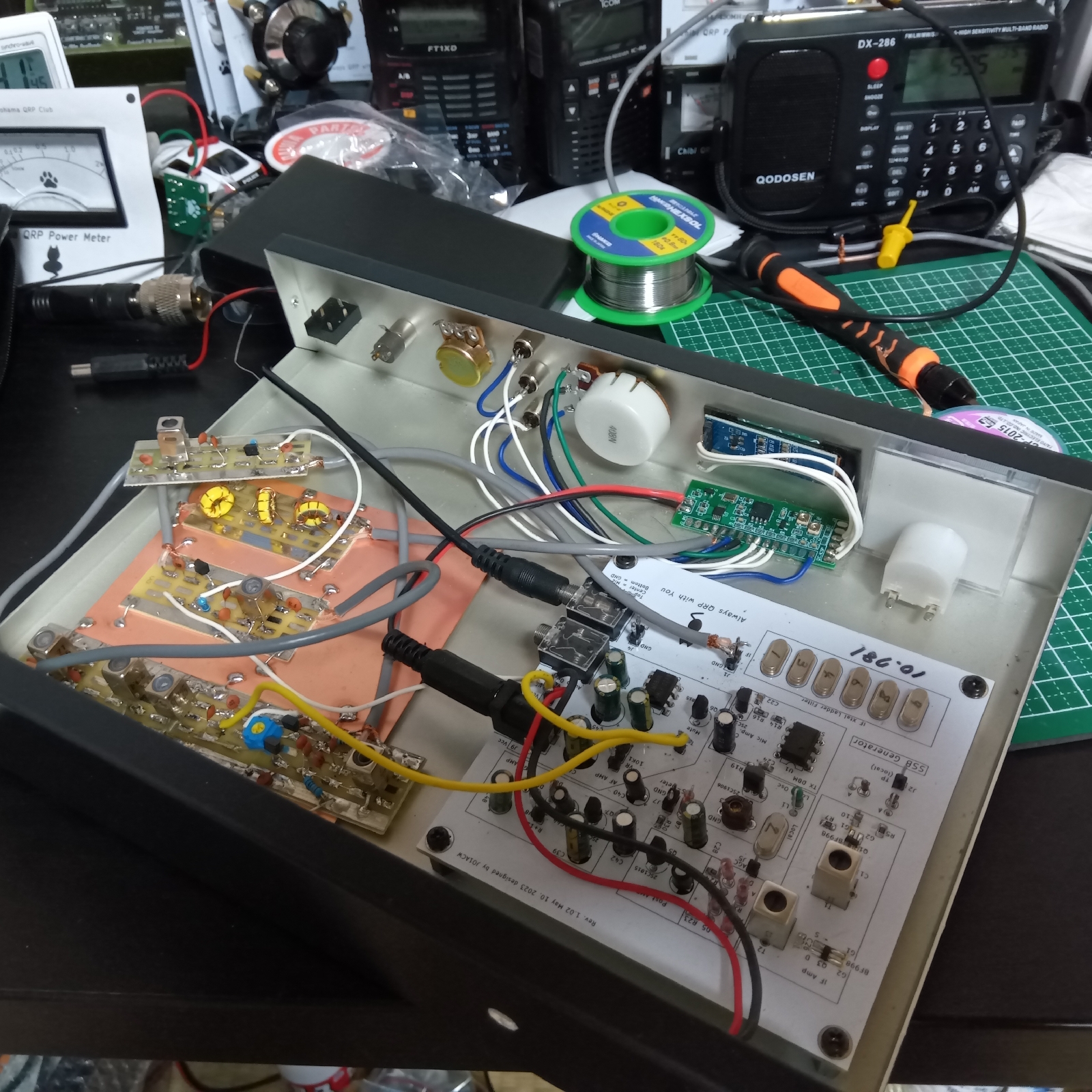

全体配線してミキサー後の出力を測定

21MHz出力は5.9dBmまでアップ

チビQRPパワー計で測定すると数ミリワット

このあと2SC2053で増幅すると100mWくらいまで上がるかな？

念の為、変調モニターをIC705でしてみた

いつものようにウォークマンからの音楽出力をSSBジェネレーターのマイク入力へ入れて聴いてみました。

動画はここ（ツイッターより）

変調は大丈夫そうですね～
