FT-757GX Repair 修理(2)

Localユニットの調整
Yaesuの調整手順に誤りがあるので注意(15.0007Mhzを先に合わせてからキャリアポイントを調整)


受信感度低下(殆ど聞こえず)
ノイズジェネレーターで調べたところBPFとANT入力の間で問題があることがわかった
FT757定番のSWダイオード不良のようである
RFユニットを取り外してダイオード交換


各バンドのBPFはダイオードで切り替えている
入力部分のD04とD19の2個のダイオード不良があった




予防措置として全BPF用のダイオードと周辺も含めて20個ほど交換

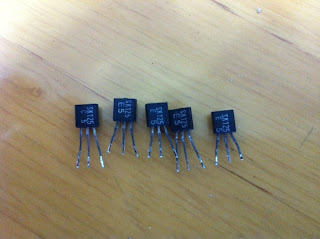

プリアンプ、ミキサー、バッファまで5個の2SK125をついでに交換


受信はほどなく復帰、プリアンプも調子良く働くようになりました
FT-757は八重洲のロングセラーだったので中古で沢山出回っていますがダイオードスイッチの不具合とファイナルユニットのタンタル劣化によるショートで電源ラインのIC、トランジスターが破損したジャンクが多いようです

こうやってブログで見るだけならサクサクと作業しているように思えますが実際は結構大変です
「俺にも直せるハズ」っと思い込みになるぬようご注意を。。。
